Patchcord MPO-MPO pentru module 40G/100G SR4, 10m, OM4, 12 fibre încrucișate
Cabluri patch MPO-MPO (12j) pentru transceivere 40G și 100G

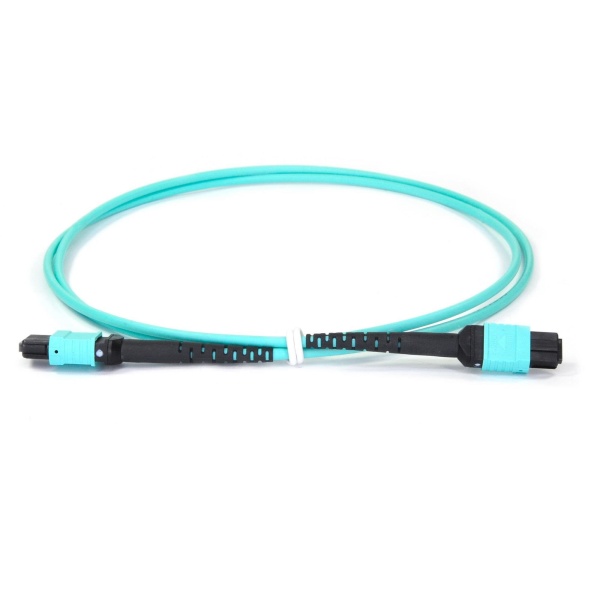

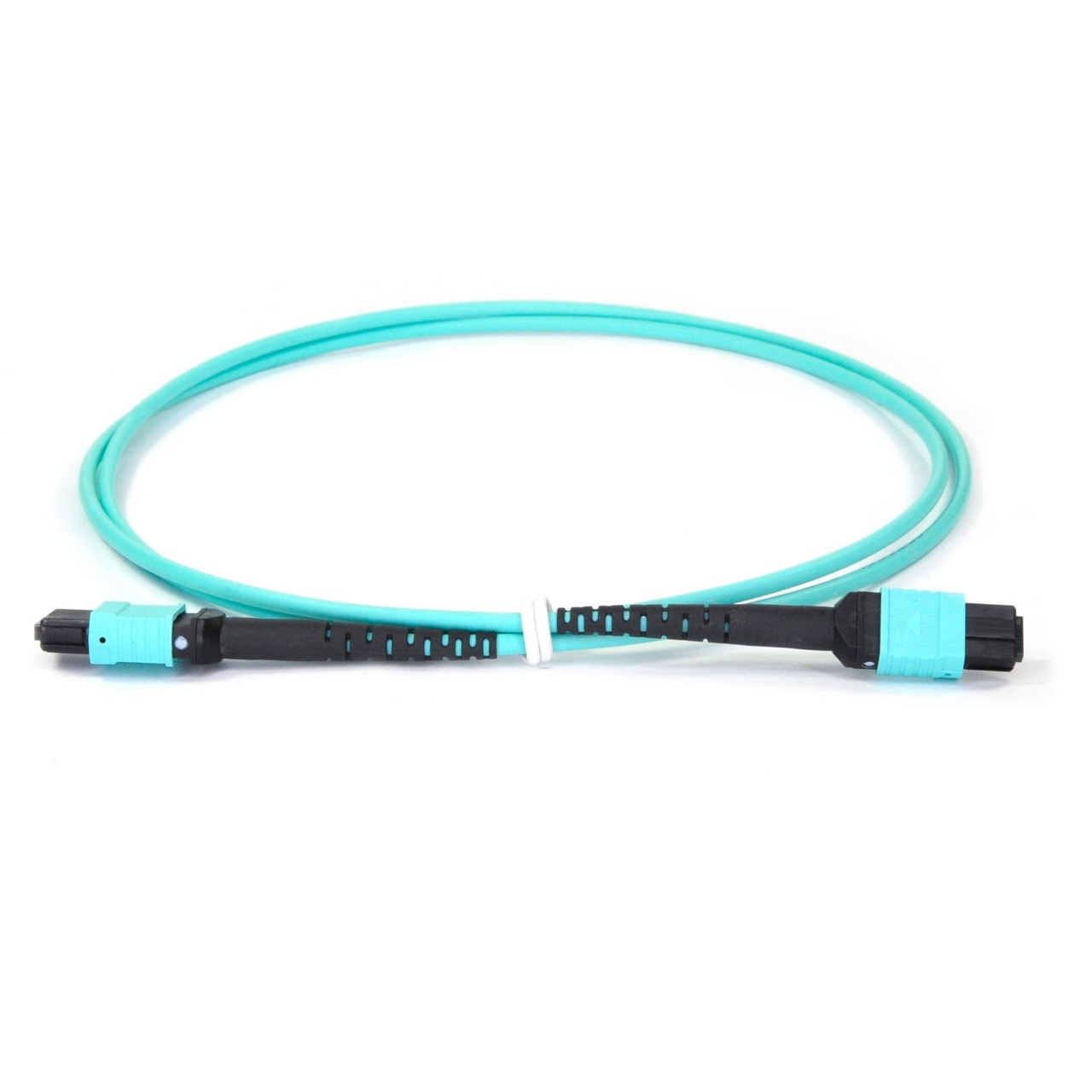

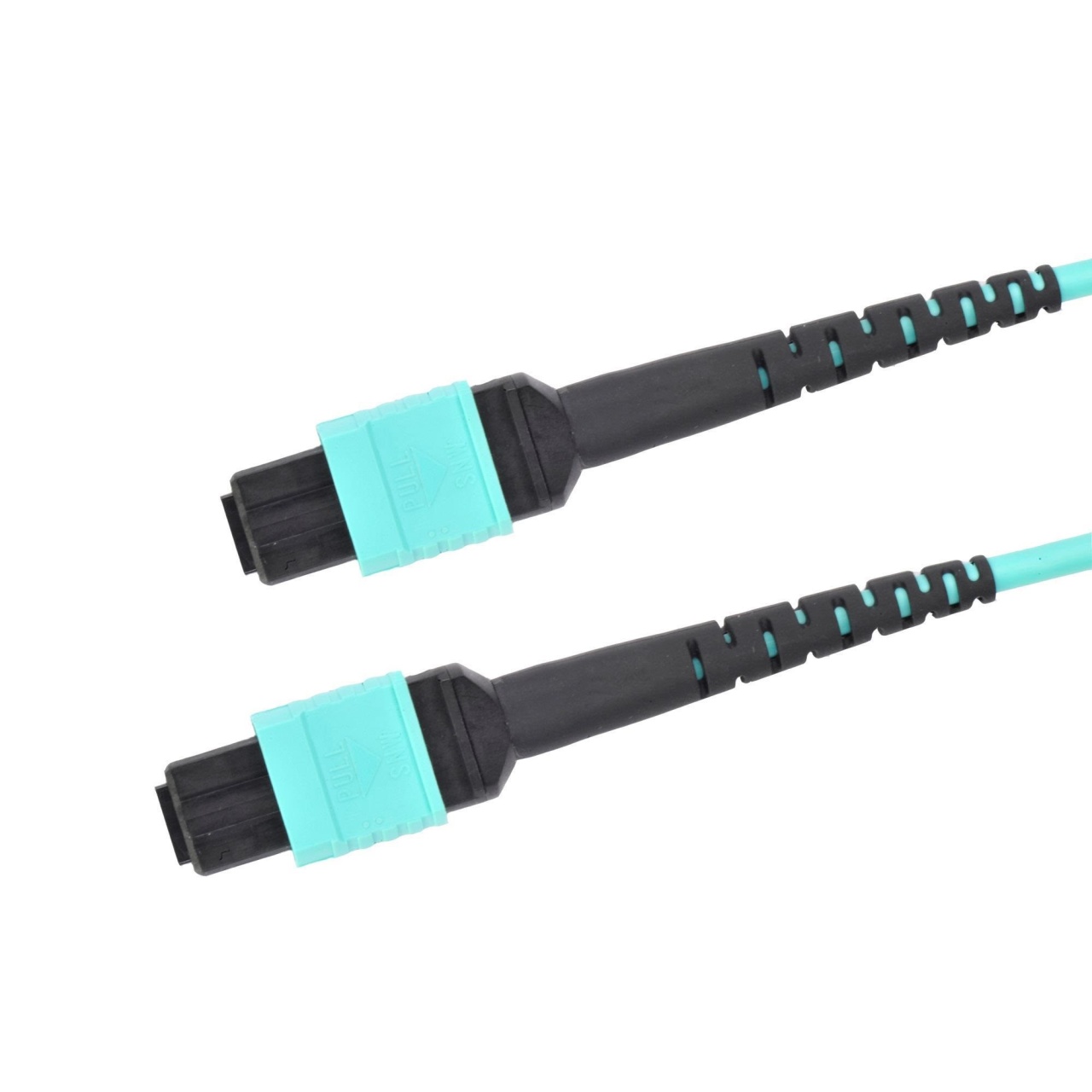

Cablu de fibră optică multimod realizat din 12 fibre OM4 de tip încrucișat, cu pierdere de inserție extrem de mică. Conectori optici MPO/UPC Femelă la ambele capete. Îmbrăcăminte de tip LSZH de culoare teal, grosime de 3mm.
Cablurile sunt echipate cu fibre speciale încrucișate, necesare pentru conexiunile între două transceivere optice cu conectori MPO 12j. Fibrele sunt încrucișate pentru a se potrivi diodelor de transmisie de pe o parte cu diodele de recepție de pe cealaltă parte.
Conform cu certificatele ISO9001, 14001, ROHS.
Aplicații:
Patch cord potrivit pentru conexiune directă pe distanțe scurte între module optice cu un slot MPO/UPC 12j, de exemplu:
- Conexiune între module optice QSFP+ 40G SR4 cu MPO/UPC, de exemplu LO-QSP-40G-SR4
- Conexiune între module optice QSFP+ 40G eSR4 cu MPO/UPC
- Conexiune între module optice QSFP+ 100G SR4 cu MPO, de exemplu LO-QSP28-100G-SR4
Transceiverele SR4 de tip multimod 40Gbps și 100Gbps se deosebesc de contrapartidele lor cu rate de transfer mai mici prin faptul că nu folosesc doar un laser și o diodă, ci necesită 4 lasere și 8 fibre optice pentru transmisia datelor. Sunt echipate cu conectori MPO cu 12 fibre, din care doar 8 sunt folosite, deoarece doar 4 canale sunt transmise (4x10Gbps pentru transceiverele de 40G și 4x25Gbps pentru transceiverele de 100G).
Diagramă MPO 12J
pine roșii - transmisie semnal (TX)
pine verzi - recepție semnal (RX)
pine albe - nu sunt folosite
