Patchcord MPO- MPO pentru module SR4 40G/100G, 3m, 12 fibre OM4 răsucite

Patch cord MPO-MPO (12j) pentru transceivere 40G și 100G

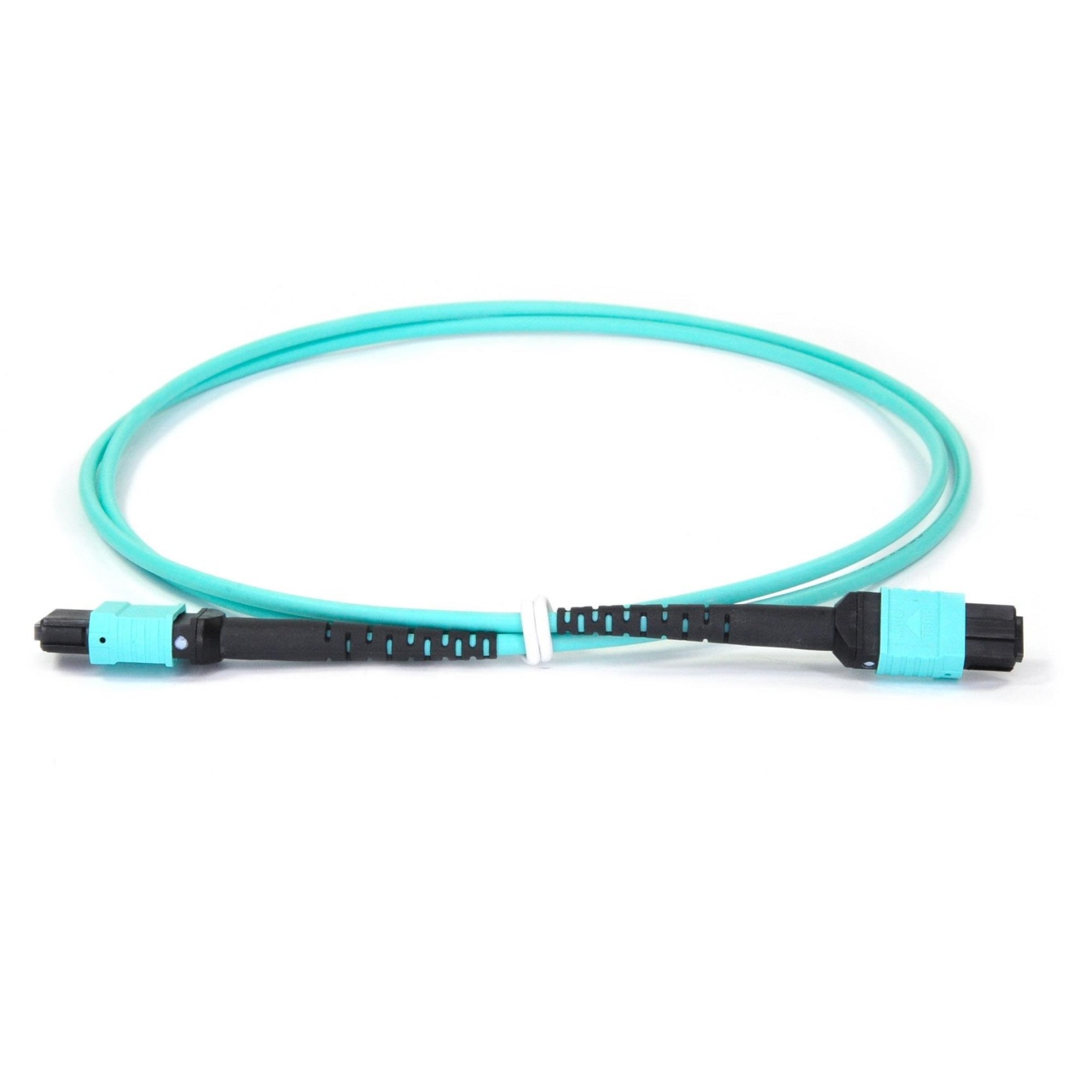

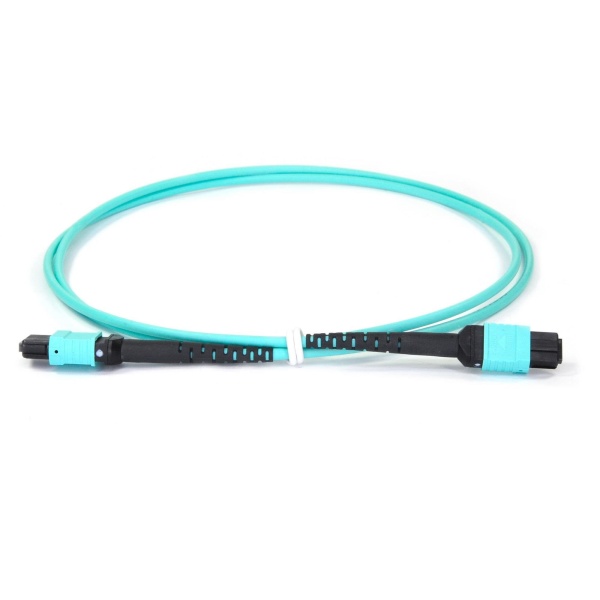

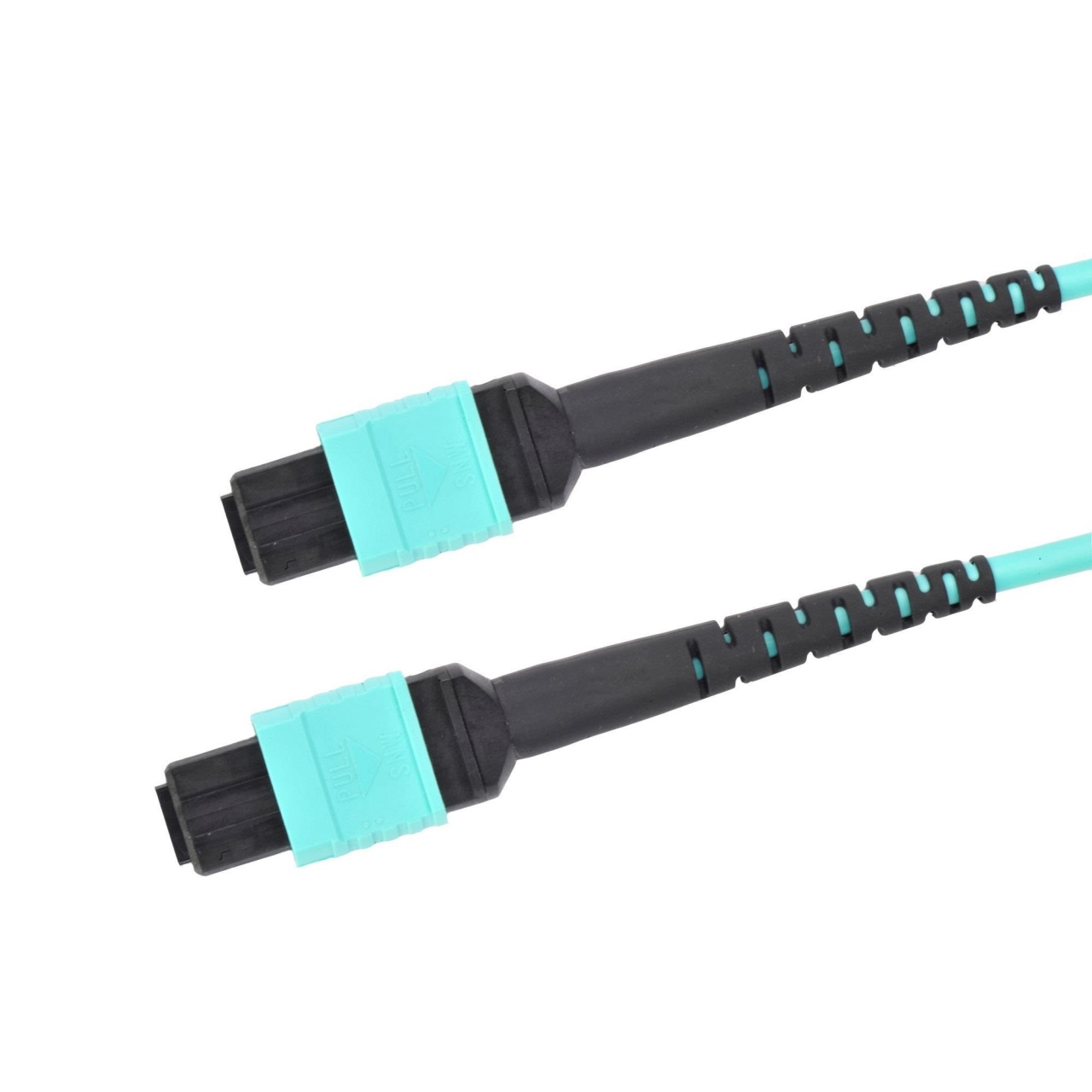

Cablu de fibră optică multimod realizat din 12 fibre de tip OM4 răsucite, cu pierdere de inserție foarte scăzută. Conectori optici MPO/UPC Female la ambele capete. Acoperire de tip LSZH de culoare teal, grosime de 3mm.

Cablurile sunt echipate cu fibre speciale răsucite, necesare pentru conexiuni între două transceivere optice cu conectori MPO 12j. Fibrele sunt răsucite pentru a se potrivi diodelor de transmisie de pe o parte cu diodelor de recepție de pe cealaltă parte.

Conform certificatului ISO9001, 14001, ROHS.

Aplicație:

Patch cord potrivit pentru conexiuni directe pe distanțe scurte între module optice cu un slot MPO/UPC de 12j, de exemplu:

• Conexiune între module optice QSFP+ 40G SR4 cu MPO/UPC, de exemplu LO-QSP-40G-SR4
• Conexiune între module optice QSFP+ 40G eSR4 cu MPO/UPC
• Conexiune între module optice QSFP+ 100G SR4 cu MPO, de exemplu LO-QSP28-100G-SR4

Transceivere multimode de tip SR4 40Gbps și 100Gbps diferențiază de contrapartidele lor cu viteze mai mici în faptul că nu folosesc doar un laser și o diode, ci necesită 4 lasere și 8 fibre optice pentru transmisia de date. Sunt echipate cu conectori MPO cu 12 fibre, dintre care sunt folosite doar 8, deoarece numai 4 canale sunt transmise (4x10Gbps pentru transceivere 40G și 4x25Gbps pentru transceivere 100G).

Diagramă MPO 12J

perișii roșii- transmisie semnal (TX)

perișii verzi- recepție semnal (RX)

perișii albi - neutilizați
