Patchcord MPO-MPO pentru module SR4 de 40G/100G, 5m, OM4 cu 12 fibre încrucişate
Cabluri patch MPO-MPO (12j) pentru transceivere de 40G și 100G

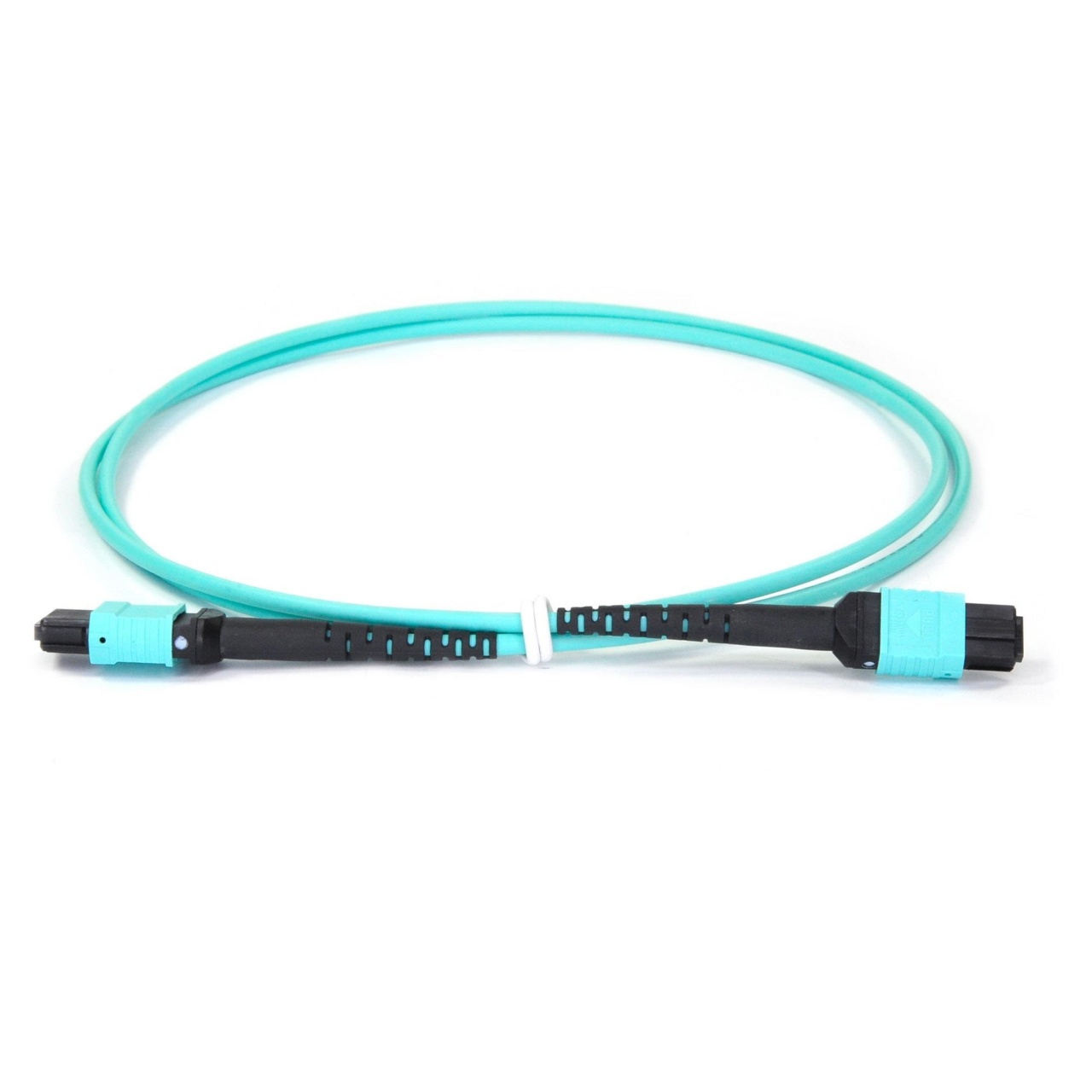

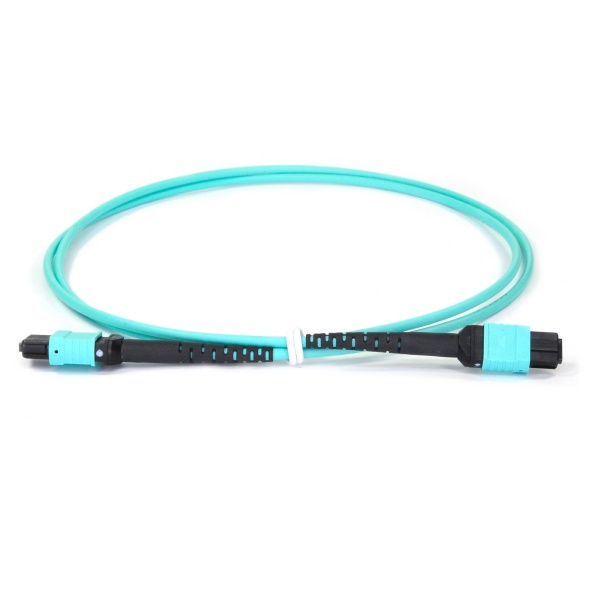

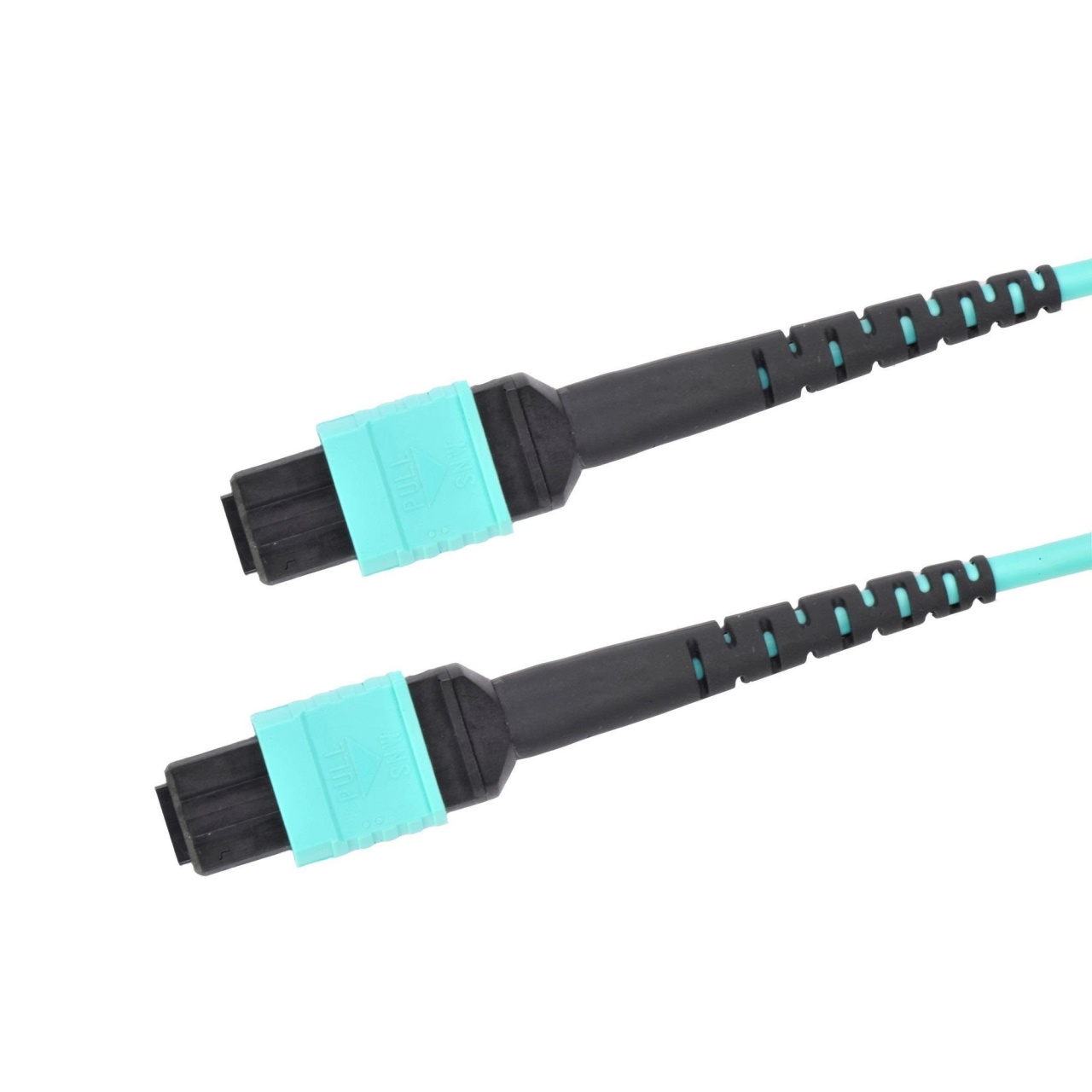

Patch cord multimod cu fibră optică realizat din 12 fibre de tip OM4 încrucişate, cu pierdere de inserție foarte scăzută. Conectori optici MPO/UPC feminin la ambele capete. Îmbrăcăminte LSZH de culoare teal, grosime de 3 mm.
Cablurile sunt echipate cu fibre speciale încrucişate, necesare pentru conexiuni între două transceivere optice cu conectori MPO 12j. Fibrele sunt încrucişate pentru a se potrivi diodelor de transmisie de pe o parte cu diodele de recepție de pe partea cealaltă.
Conforme cu certificatele ISO9001, 14001, ROHS.
Aplicație:
Patch cord potrivit pentru conectare directă pe distanțe scurte între module optice cu un slot MPO/UPC 12j, de exemplu:
- Conexiune între module optice QSFP+ 40G SR4 cu MPO/UPC, de ex. LO-QSP-40G-SR4
- Conexiune între module optice QSFP+ 40G eSR4 cu MPO/UPC
- Conexiune între module optice QSFP+ 100G SR4 cu MPO, de ex. LO-QSP28-100G-SR4
Transceivere multimod de tip SR4 de 40Gbps și 100Gbps difera de omologii lor cu rate de bit mai mici, în sensul că nu folosesc doar un laser și o diodă, ci necesită 4 lasere și 8 fibre optice pentru transmiterea datelor. Acestea sunt echipate cu conectori MPO cu 12 fibre dintre care doar 8 sunt utilizate, deoarece doar 4 canale sunt transmise (4x10Gbps pentru transceivere de 40G și 4x25Gbps pentru transceivere de 100G).
Diagrama MPO 12J
pinii roșii - transmiterea semnalului (TX)
pinii verzi - recepția semnalului (RX)
pinii albi - nu sunt utilizați
